PZ系列可编程智能电测表
1 PZ系列交流检测仪表
1.1 概述
该系列仪表采用交流采样技术，能分别测量电网中的电流、电压、功率、功率因数和电能等参数，可通过面板薄膜开关设置倍率。带RS-485通讯接口，采用Modbus或Profibus协议；也可将电量信号转换成标准的直流模拟信号输出；或带开关量输入／输出，继电器报警输出等功能。
1.2 型号说明

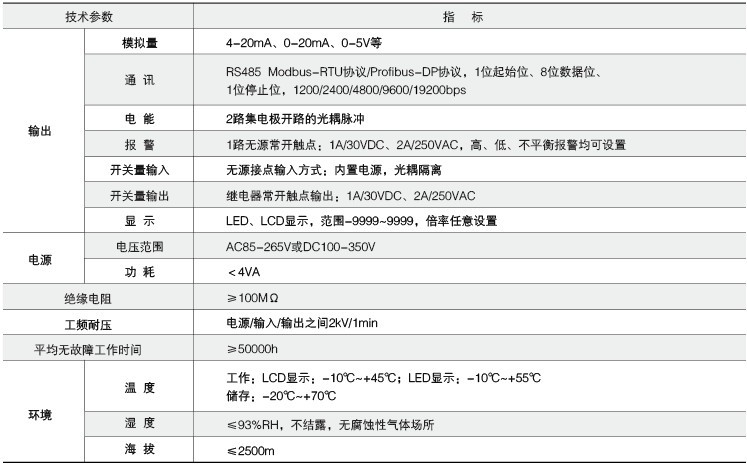

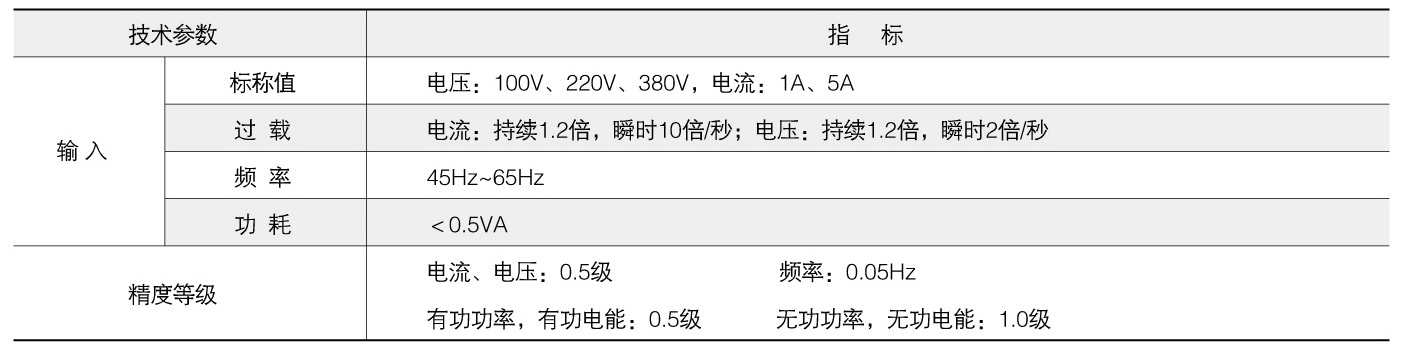

1.3 技术指标
1.4 产品规格
1.4.1 48型产品规格

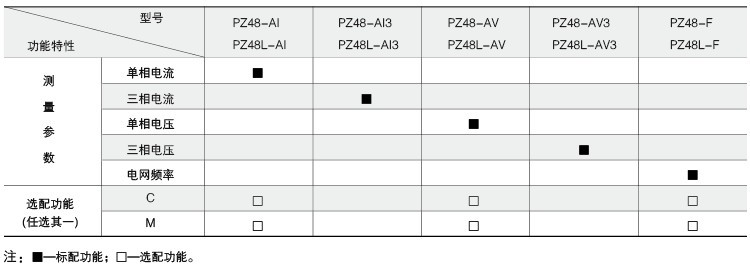

●功能一览表
●外形及尺寸(mm)
1.4.2 72型产品规格

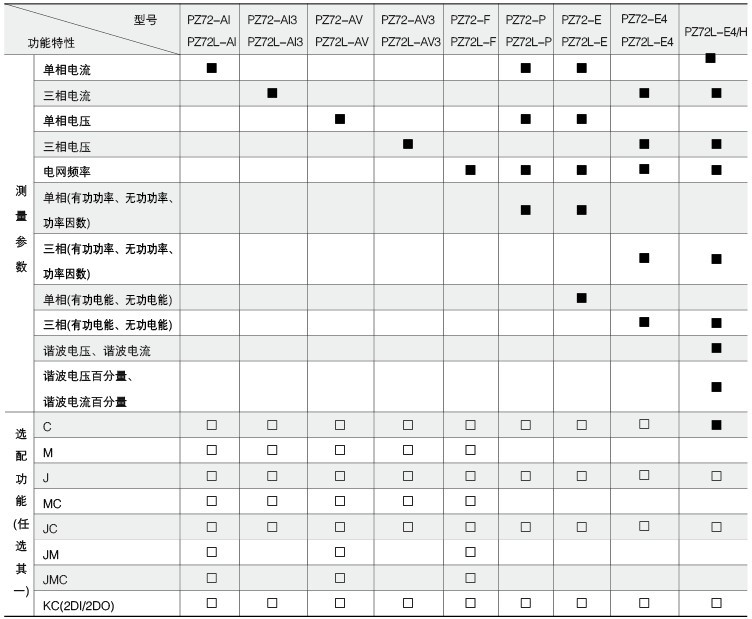

●功能一览表
注：
1、J(继电器越限报警输出)与第二路开关量输出复用；
2、PZ72(L)-E3(4)最多可带2路M(模拟量)；
3、PZ72(L)-E在选配KC(2DI/2DO)功能时无脉冲信号输出端口；
4、PZ72(L)-E3(4)具备一路有功电能脉冲信号输出端口。

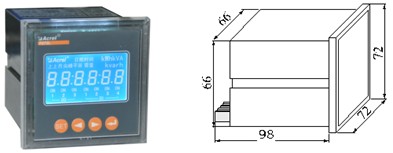

●外形及尺寸(mm)
1.4.3 80型产品规格
●功能一览表
注：
1、J(继电器越限报警输出)与第二路开关量输出复用；
2、PZ80(L)-E在选配KC(2DI/2DO)功能时无脉冲信号输出端口；
3、PZ80(L)-E3(4)在选配KC(4DI)功能时具备1路有功电能脉冲信号输出端口，在选配KC(2DI/2DO、5DI/2DO)功能时无脉冲信号输出端口；
4、PZ80(L)-AI3、AV3最多可带3路模拟量输出。

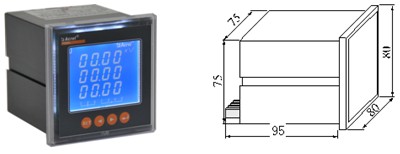

●外形及尺寸(mm)
1.4.4 96型产品规格

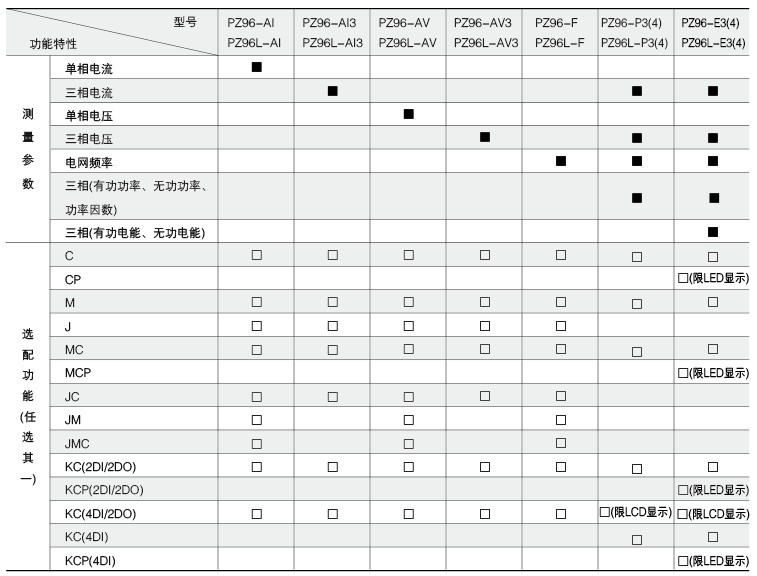

●功能一览表
注：
1、J(继电器越限报警输出)与第二路开关量输出复用；
2、PZ96(L)-E3(4)在选配KC(4DI)功能时具备1路有功电能脉冲信号输出端口，在选配KC(2DI/2DO、4DI/2DO)功能时无脉冲信号输出端口；
3、PZ96(L)-AI、AI3、AV、AV3、F最多可带3路模拟量输出，PZ96(L)-P3(4)、E3(4)最多可带2路模拟量输出。

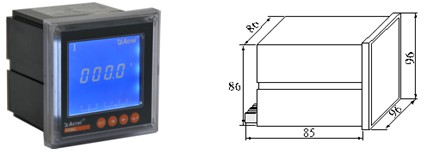

●外形及尺寸(mm)
1.4.5 42型产品规格

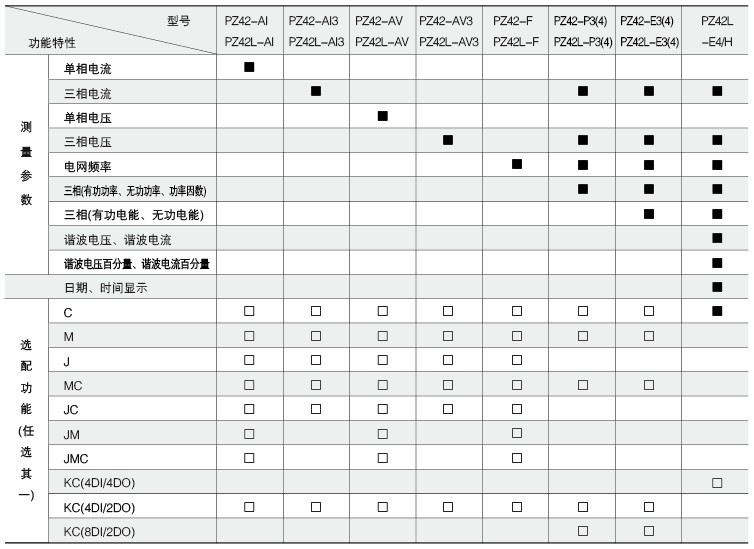

●功能一览表
注：
1、J(继电器越限报警输出)与第二路开关量输出复用；
2、PZ42(L)-AI、AI3、AV、AV3、F最多可带3路模拟量输出，PZ42(L)-P3(4)、E3(4)最多可带4路模拟量输出；
3、PZ42L-E4/H最多可带2路RS485通讯接口，一路Modbus-RTU协议，另一路可设置。

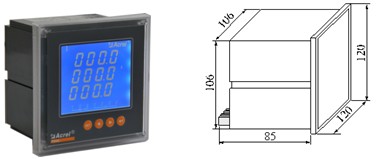

●外形及尺寸(mm)
