1、AKH-0.66/K开口式电流互感器
1.1 产品特点
AKH-0.66K系列开口式电流互感器主要应用于工业中城网、农网改造项目，安装方便，无须拆一次母线，亦可带电操作，不影响客户正常用电，为用户改造项目节省人力、物力、财力，提高效率。该系列电流互感器可与继电器保护、测量以及计量装置配套使用。

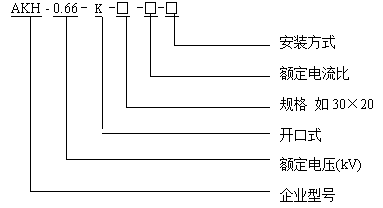

1.2 型号说明

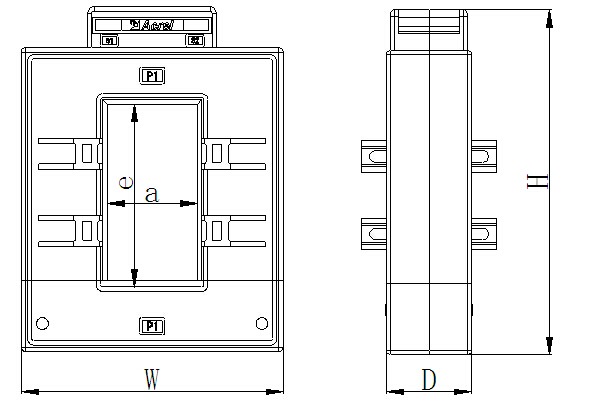

1.3 规格尺寸
尺寸
规格型式
外形尺寸
穿孔尺寸
备注
W
H
D
a
e
规格（A）
质量（kg）
K-30×20
90
114
40
22
32
100-400
0.8-0.9
K-60×40
114
140
36
42
62
250-2000
1.0-2.0
K-80×40
122
162
40
42
82
300-3000
1.2-2.4
K-80×50
114
159
36
52
82
250-1000
1.1-1.4
K-80×80
144
159
36
82
82
250-1000
1.3-1.5
K-120×80
144
199
36
82
122
500-1500
1.5-2.3
K-120×60
164
214
52
62
122
300-3000
1.6-3.0
K-100×40
144
194
52
42
102
1000-4000
1.6-3.2
K-130×40
144
224
52
42
132
1000-4000
1.6-3.6
K-140×60
164
234
52
62
142
1000-5000
1.7-3.7
K-160×80
184
254
52
82
162
1000-5000
2.8-3.7
K-200×80
184
294
52
82
202
1000-5000
3.5-4.5

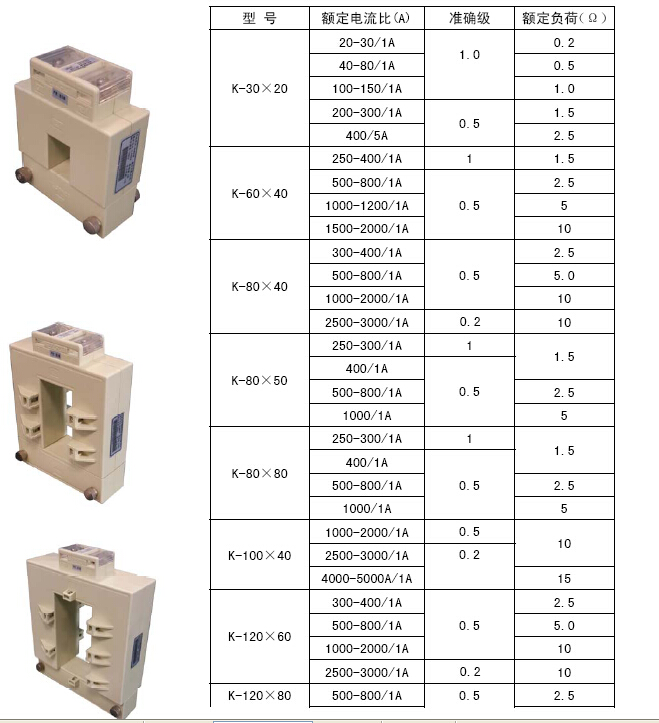

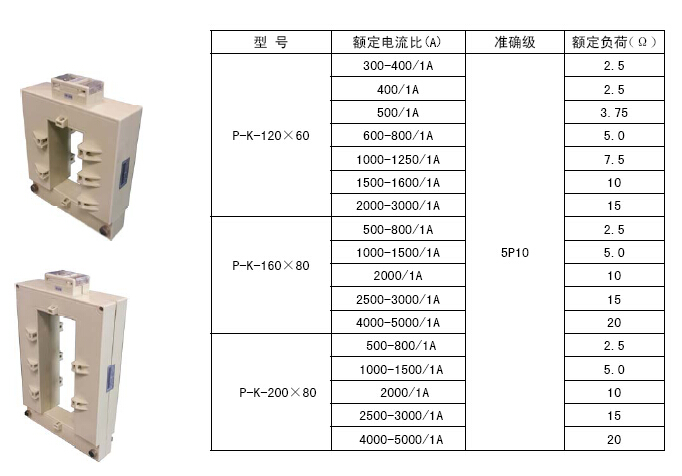

1.4 规格参数对照表

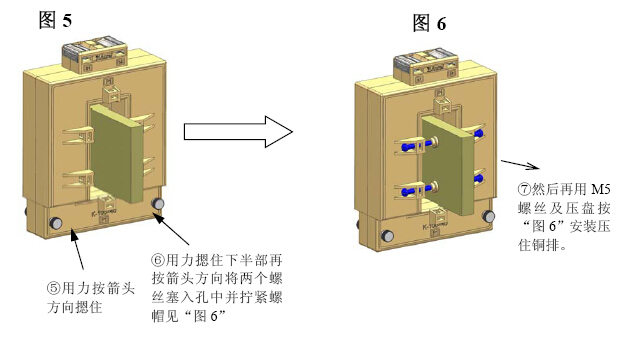

注意事项：
1.开口电流互感器安装前必须将其二次与电表（或其他测量装置）接好，确保互感器二次没有开路；
2.将所有接好二次线的开口电流互感器放置现场，等待安装；
3.若现场一次母线为电缆，可进行带电安装；若一次母线为铜排，则带电操作对操作者要求熟练程度比较高，且要求做好绝缘防护措施；
4.安装互感器时，铁芯切面处不得有杂质、灰尘等异物落入，以免影响互感器性能。
2、AKH-0.66K-Φ20开口电流互感器
2.1产品特点
专利产品，外形美观，接线方便。上盖材料选用透明聚碳酸酯，能清楚看到二次引线接线情况。

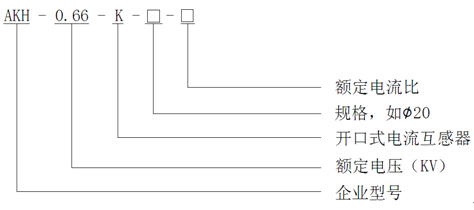

2.2型号说明

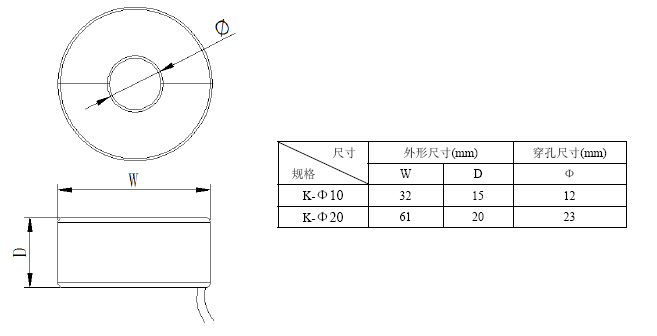

2.3规格尺寸

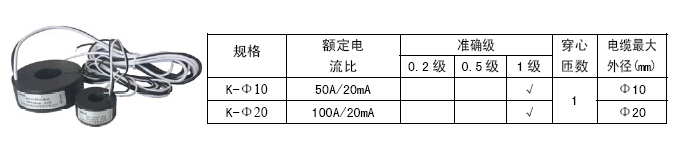

2.4规格参数对照表
