点击图片查看原图
- BD-DV、BD-DI
- BD-AV、BD-AI
- BD-3I3
- BD-3V3、BD-4V3
- BD-TR
- BD-TRA
- BD-PF
- BD-F
- BD-3P、BD-3Q、BD-3P/Q/I、BD-4P、BD-4Q、BD-4P/Q/I
- BD-3E、BD-4E、BD-4EA
1 概述
BD系列电力变送器是一种将电网中的电流、电压、频率、功率、功率因数等电参量，经隔离变送成线性的直流模拟信号或数字信号装置。产品符合GB/T13850-1998、IEC-688标准。
2 型号说明
3 技术指示
型号
技术参数
BD-DI
BD-DV
BD-TR
BD-TRA
BD-AI
BD-AV
BD-3I3
BD-3V3
BD-4V3
BD-3P
BD-3Q
BD-3P/Q/I
BD-4P
BD-4Q
BD-4P/Q/I
BD-3E
BD-4E
BD-4EA
BD-PF
BD-F
精度等级
0.5级，0.2级
输入
信号
DC 4~20mA, 0~20 mA
DC 0~10V,
0~75mV
DC 0~300V
PT100
AC 0~1A、0~5A
AC 0~120V、0~300V、0~500V
AC 1A、5A
AC 100V、220V、380V
过载
电流：持续1.2倍，瞬时电流10倍/1秒；电压：持续1.2倍，瞬时电压2倍/1秒
频率
45Hz~65Hz
输出
信号
DC 4~20mA、0~20mA、0~5V、0~10V、
负载
电流输出时≤600Ω，电压输出时≥1000Ω
选配功能
／
／
RS485通讯
／
／
／
RS485
通讯
／
电源
AC 85V~265V/DC 100V~350V
温度漂移系数
0.5级时≤200ppm/℃，0.2级时≤100ppm/℃
响应时间
<400ms
绝缘电阻
≥100MΩ
工频耐压
辅助电源/输入/输出2kV/1min,50Hz
环境
温度
工作：-10℃~55℃ 储存：-25℃~70℃
湿度
≤93%RH，不结露，无腐蚀性气体场所
海拔
≤2500m
安装方式
TS35mm导轨或螺钉固定

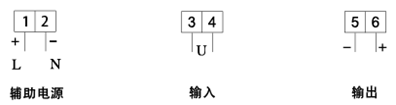

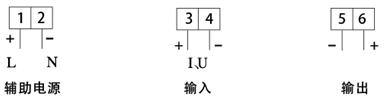

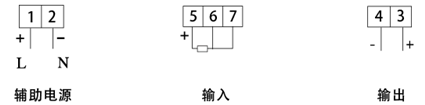

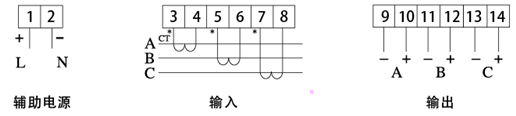

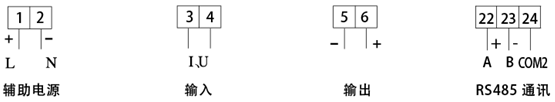

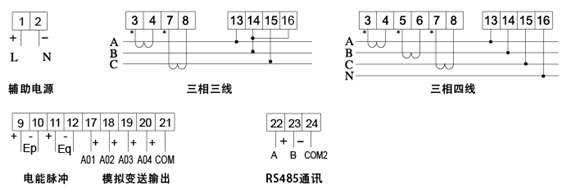

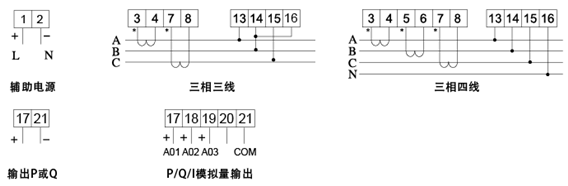

4 接线端子
例如：4路变送输出对应关系
变送输出
测量对象
对应关系
A01
P
4-20mA对应0-866W
A02
Q
4-20mA对应0-866Var
A03
Ia
4-20mA对应0-5A
A04
PF
4-20mA对应0-1
5 外形尺寸
BD-AI、BD-AV、BD-DI、BD-DV、BD-TR外形尺寸如图1所示：
图1

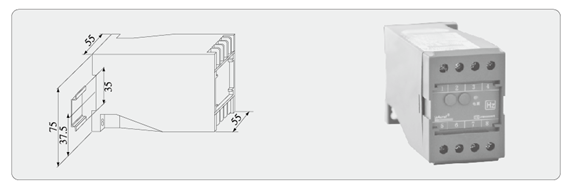

BD-PF、BD-F、BD-TRA外形尺寸如图2所示：
图2

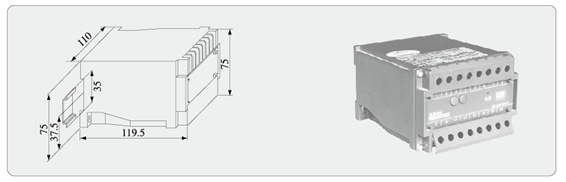

BD-3I3、BD-3V3、BD-4V3、BD-3P、BD-3Q、BD-3P/Q/I、BD-4P、BD-4Q、BD-4P/Q/I、BD-3E、BD-4E的外形尺寸如图3所示：
图3

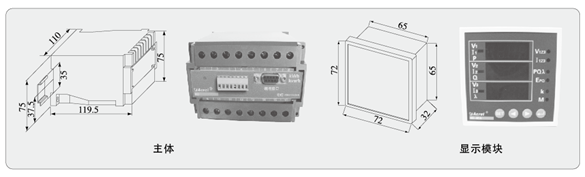

BD-4EA外形尺寸如图4所示：
图4
注：BD-4EA组合式多功能电力仪表主要适合于GCK、GCS、MNS等低压抽屉柜的出线回路中，特别是电器元件排列较为紧凑的场合。产品由信号采集处理部分（即BD-4E）和显示器组成，BD-4E安装在内部导轨上，显示器安装在柜体面板上。功能与ACR220E一致。
